一、ZMQ氣動薄膜切斷閥概述：
ZMQ氣動薄膜切斷閥，氣動活塞切斷閥，氣動薄膜切斷閥 氣動薄膜隔膜切斷閥 氣動薄膜調節閥 氣動薄膜單座調節閥 氣動薄膜隔膜調節閥 氣動薄膜雙座調節閥 氣動薄膜套筒調節閥，調節閥在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要＊某些最終控制元件去完成。最終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間，最終控制元件完成了必要的功率放大作用。
ZMQ氣動薄膜切斷閥是最終控制元件的最廣泛使用的型式。其他的最終控制元件包括計量泵、調節擋板和百葉窗式擋板（一種蝶閥的變型）、可變斜度的風扇葉片、電流調節裝置以及不同于閥門的電動機定位裝置。
盡管調節閥得到廣泛的使用，調節系統中的其它單元大概都沒有像它那樣少的維護工作量。在許多系統中，調節閥經受的工作條件如溫度、壓力、腐蝕和污染都要比其它部件更為嚴重，然而，當它控制工藝流體的流動時，它必須令人滿意地運行及最少的維修量。
ZMQ氣動薄膜切斷閥型號編制說明
Z M Q □ — □ □ □
產品 | Z M Q | 氣動薄膜切斷閥 | ||||
閥結構型式補充 | P | 單座型 | ||||
M | 套筒型 | |||||
N | 三通型 | |||||
S | 密封面司鈦萊合金堆焊（無S為標準型） | |||||
公稱壓力 | 16 | 1.6MPa | ||||
40 | 4.0 MPa | |||||
64 | 6.4 MPa | |||||
整機作用方式 | B | 氣關式 | ||||
K | 氣開式 | |||||
工作溫度 | 無 | 普通型(-20~200℃) | ||||
S | 散熱型(-40~450℃) | |||||
注:ZMBQ等同于ZMQP-□K，ZMAQ等同于ZMQP-□B
例:ZMQP-16K表示標準型氣動薄膜單座切斷閥，公稱壓力1.6MPa,氣開式。
ZMQ氣動薄膜切斷閥產品概述 ：
ZMQ氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、 16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
二、 ZMQ氣動薄膜切斷閥產品特點 ：
1.切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
2.閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
3.閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
4.平衡型閥內件，提高了切斷閥的許用壓差。
5.波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6. 活塞式執行機構，操作力大，使用壓差大。
三、 ZMQ氣動薄膜切斷閥零件資料 ：
閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
閥芯、閥座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
填料：聚四氟乙烯，柔性石墨
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞（軟質件）：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti
四、 ZMQ氣動薄膜切斷閥零件資料
公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
額定流量系數Kv | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||
額定行程L（mm） | 8 | 12 | 20 | 25 | 40 | 50 | ||||||||
膜片有效面積Ae(cm2) | 100 | 200 | 400 | 600 | 1000 | |||||||||
公稱壓力PN（MPa） | 1.6 4.0 6.4 | |||||||||||||
固有流量特性 | 快 開 | |||||||||||||
信號壓力（KPa） | 0或250 | |||||||||||||
工作溫度t(℃) | 普通型：鑄鐵-20~200、鑄鋼-40~250、鑄不銹鋼：-60~250 散熱型：鑄鋼-40~450、鑄不銹鋼：-60~450 | |||||||||||||
允許壓差（MPa） | 單座三通 | 正作用 | 6.4 | 5.0 | 2.9 | 1.8 | 2.1 | 1.3 | 1.5 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
反作用 | 6.4 | 6.4 | 3.8 | 2.4 | 2.9 | 1.7 | 2.0 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 | ||
套 筒 | 公稱壓力 | |||||||||||||
注:1.表中允許壓差為本廠標準配置,可按用戶要求增大執行機構提高允許壓差值;
2.普通型(軟密封)較高壓差值為3.MPa.

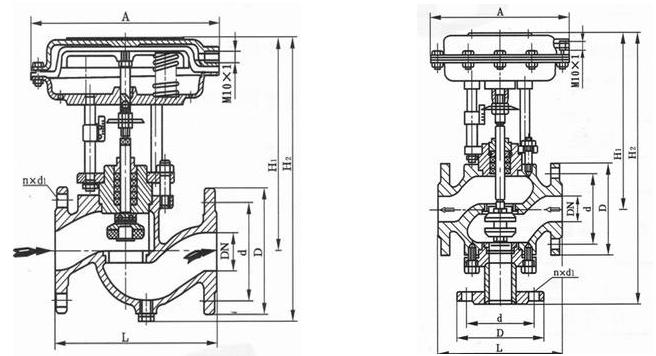

五、ZMQ氣動薄膜切斷閥外形尺寸及連接標準
1、外形尺寸與重量
公稱通徑（DN） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
A | φ196 | φ232 | φ308 | 394 | φ498 | ||||||||||
L | PN16、40 | 150 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
PN64 | 206 | 206 | 210 | 230 | 251 | 286 | 311 | 337 | 394 | 450 | 508 | 650 | |||
L1 | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |||
PN64 | 206 | 210 | 230 | 251 | 286 | 311 | 337 | 394 | 450 | 508 | 650 | ||||
H | 285 | 268 | 270 | 280 | 280 | 285 | 365 | 380 | 385 | 645 | 745 | 790 | |||
重量 | 10 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 | 75 | 90 | 120 | |||
注：帶手輪機構高度H增加160（DN15~100）、230（DN100~150）、300（DN200）
如帶限位開關總體結構祥見實物為準
2、連接標準尺寸：
●法蘭標準：法式蘭按GB9113
●閥體法蘭密封面型式；PN16為凸面：PN40、PN64為凹面
●薄膜執行機構氣信號接口：內螺紋M10x1.0（15~100）
內螺紋M16x1.5（125~200）
注：以上連接尺寸為本廠標準配置
六、ZMQ氣動薄膜切斷閥安裝與維護
1、 安裝：
（1） 安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
（2） 在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3) 切斷閥安裝前，應先徹底清洗管道。
（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5） 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6） 介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、 維護：
（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
（2） 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
（3） 閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
（4） 閥桿：表面損壞，只能換新。
（5） 推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/p>
（6） 壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
（7） 易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
