點擊圖片查看原圖特點與用途
傳感器采用柱式結構，測量精度高、抗偏載能力強；將傳感器連接端做成球頭掛環樣式，取代傳統球頭掛環；安裝在絕緣子串與衡量之間，測量導線的載荷力。

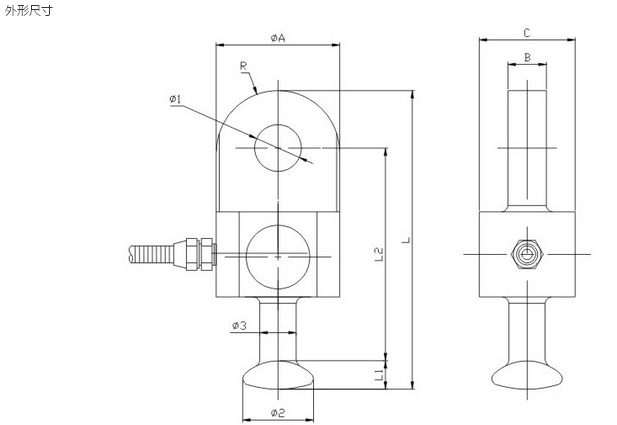

| 量 程 | ФA | B | C | L | L1 | L2 | Ф1 | Ф2 | Ф3 | R |
| 7t | 58 | 16 | 45 | 140.4 | 13.4 | 100 | 22 | 33 | 17 | 29 |
| 12t | 58 | 17 | 45 | 147.4 | 13.4 | 105 | 24 | 33 | 17 | 29 |
| 16t | 78 | 20 | 66 | 179.5 | 19.5 | 127 | 26 | 41 | 21 | 33 |
| 25t | 78 | 24 | 66 | 207 | 21 | 147 | 30 | 49 | 25 | 39 |
| 30t | 85 | 28 | 66 | 222.5 | 21 | 154 | 39 | 49 | 25 | 47.5 |
| 32t | 85 | 28 | 66 | 226 | 21 | 157.5 | 39 | 49 | 25 | 47.5 |
| 42t | 105 | 32 | 74 | 267 | 23.5 | 192 | 39 | 57 | 29 | 52.5 |
| 55t | 117 | 36 | 74 | 297.5 | 27 | 212 | 45 | 65 | 32 | 58.5 |
| 參 數 | 單 位 | 技術參數 | 參 數 | 單 位 | 技術參數 |
| 輸出 | 0~5V、4~20mA | 零點輸出 | ≤%F·S | ±1 | |
| 非線性 | ≤%F·S | ±0.2 | 激勵電壓 | V | 12V、24V |
| 滯 后 | ≤%F·S | ±0.2 | 工作溫度范圍 | ℃ | -40℃～+80℃ |
| 重復性 | ≤%F·S | ±0.2 | 安全過載 | ≤%F·S | 150%F·S |
| 蠕 變 | ≤%F·S/30min | ±0.1 | 絕緣電阻 | MΩ | ≥5000MΩ（50VDC） |
